Aplikace gumového hnětače při zpracování kabelových směsí

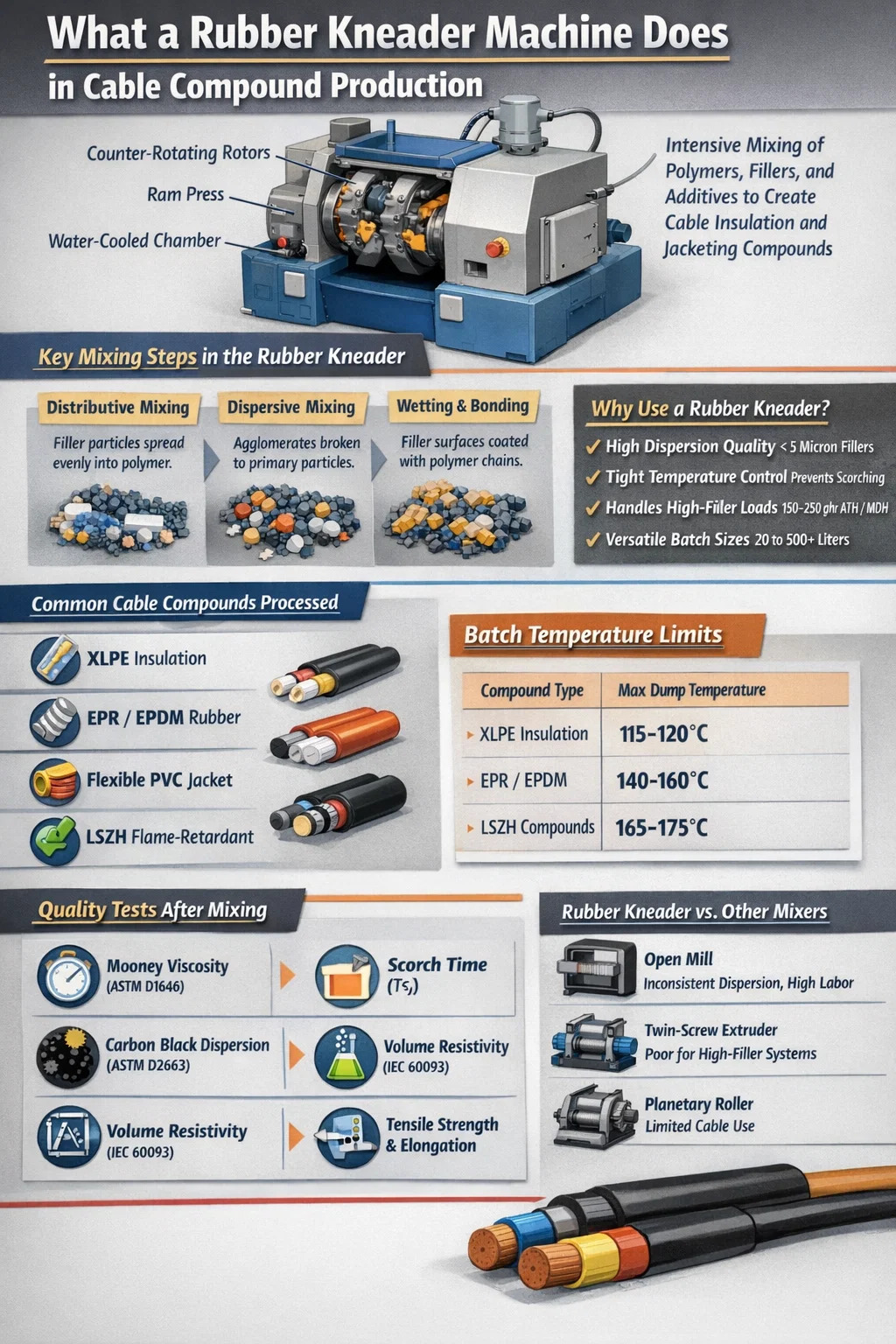

Co a Gumový hnětač Stroj skutečně dělá při výrobě kabelových směsí

Stroj na hnětání pryže – nazývaný také vnitřní mixér nebo disperzní hnětač – je zařízení na míchání jádra používané k přeměně materiálů na bázi surového kaučuku nebo polymeru na hotové kabelové směsi připravené k vytlačování. Při výrobě kabelů musí směs splňovat přísné elektrické, mechanické a tepelné požadavky. Hnětač pryže toho dosahuje použitím intenzivního smykového napětí, stlačení a tepla, aby se elastomery, plniva, změkčovadla, antioxidanty, retardéry hoření a vulkanizační činidla smíchaly do jednotné, zpracovatelné hmoty.

Přímá odpověď: stroj na hnětání pryže je nepostradatelný při zpracování kabelových směsí, protože žádná jiná technologie dávkového míchání neposkytuje stejnou kombinaci kvality disperze, tepelné kontroly a propustnosti pro vysokoviskozní elastomerní systémy. Míchání v otevřeném mlýnu nemůže odpovídat uzavřenému, kontrolovanému prostředí míchání. Dvoušnekové kontinuální míchačky postrádají flexibilitu pro krátkodobou výrobu s mnoha recepturami, která je typická pro zařízení kabelových směsí.

Směsi pro izolaci a pláště kabelů obvykle obsahují 15 až 30 jednotlivých složek. Rozptýlení každé složky – zejména sazí, oxidu křemičitého a plniv zpomalujících hoření – na úroveň primárních částic pod 5 mikronů přímo určuje, zda hotový kabel projde zkouškami dielektrické pevnosti, zkouškami stárnutí a normami šíření plamene, jako jsou IEC 60332 nebo UL 1666. Geometrie rotoru hnětače pryže vytváří mechanickou energii potřebnou k rozbití aglomerátů, které se při míchání polymerních aglomerátů jednoduše neblíží k mokru. důsledně.

Typy směsí jádra zpracované pryžovým hnětačem

Výrobci kabelů pracují se širokou škálou elastomerních a termoplasticko-elastomerních směsí. Každý klade jiné nároky na míchací zařízení a hnětač gumy je se všemi běžně zvládá.

Izolační směsi na bázi XLPE a PE

Směsi zesíťovatelného polyetylenu (XLPE) pro vysokonapěťové a vysokonapěťové silové kabely vyžadují extrémně čisté směšovací prostředí a přesné řízení teploty. Peroxidová síťovací činidla se začínají rozkládat nad 120 °C, takže hnětač pryže musí během zapracování udržovat teploty vsázky pod touto prahovou hodnotou. Moderní vodou chlazené hnětací systémy dosahují teplot povrchu rotoru stabilních v rozmezí ±3 °C, čímž zabraňují předčasnému připálení a přitom stále dosahují důkladného rozptýlení plniva v dávkách od 50 do 500 litrů.

Izolační směsi EPR a EPDM

Sloučeniny etylen-propylenového kaučuku (EPR) a ethylen-propylen-dien monomer (EPDM) jsou široce používány pro kabely středního napětí (1 kV až 35 kV) a důlní kabely kvůli jejich vynikajícím elektrickým vlastnostem a odolnosti vůči ozónu. Tyto směsi typicky obsahují 60 až 100 dílů na sto kaučuku (phr) kalcinovaného jílu nebo upraveného oxidu křemičitého, což vyžaduje vysoké otáčky rotoru – často 40 až 60 otáček za minutu – a prodloužené cykly míchání 8 až 14 minut na dávku. Hnětač pryže s faktorem plnění 0,65 až 0,75 optimalizuje práci ve smyku na těchto tuhých systémech s vysokým obsahem plniva.

PVC směs pro flexibilní kabelové pláště

Ačkoli PVC je termoplast, flexibilní směsi kabelových plášťů z PVC obsahující 40 až 80 phr změkčovadla (typicky DINP nebo DIDP) se během míchání chovají reologicky jako kaučuk a enormně těží z vnitřního míchání. Gumový hnětač rychle a rovnoměrně geluje PVC pryskyřici se změkčovadlem a absorbuje stabilizátory, plniva a pigmenty v jediném průchodu. To vytváří homogenní směs s konzistentní tvrdostí Shore A – obvykle 60 až 80 – což je kritické pro kabely, které musí projít zkouškou ohybem za studena při teplotě -15 °C nebo nižší.

Silikonové pryžové směsi pro vysokoteplotní kabely

Silikonové pryžové kabely určené pro nepřetržitý provoz při 150 °C až 200 °C slouží automobilovým, leteckým a průmyslovým topným aplikacím. Polydimethylsiloxanová guma smíchaná s pyrogenním oxidem křemičitým (typicky 25 až 45 phr) a silanovými vazebnými činidly vyžaduje jemné, ale důkladné míchání pryžového hnětače. Přemísení silikonu rozbíjí polymerní řetězce a nevratně snižuje viskozitu směsi, takže hnětací stroje používané pro silikon jsou naprogramovány s přísně kontrolovanými dobami cyklů a nižšími otáčkami rotoru 15 až 30 ot./min.

Sloučeniny zpomalující hoření (FR) a nízkokouřové nulové halogeny (LSZH)

Kabelové směsi LSZH – povinné v instalacích železnic, metra, stavby lodí a veřejných budov podle norem jako EN 50399 a IEC 60332-3 – obsahují 150 až 250 phr minerálních retardérů hoření, jako je trihydrát hliníku (ATH) nebo hydroxid hořečnatý (MDH). Tyto ultra vysoké náplně plniva posouvají limity jakéhokoli míchacího zařízení. Hnětač kaučuku je v podstatě jediným dávkovým mísičem schopným začlenit tato množství plniva do matrice EVA, EBA nebo polyolefinového elastomeru při zachování přijatelné reologie sloučeniny. Konstrukce rotorů s tangenciální nebo prolínající geometrií jsou vybrány speciálně pro tuto aplikaci, s dobou cyklu 10 až 18 minut a teplotami vsázky pečlivě udržovanými pod 170 °C, aby se zabránilo dehydrataci ATH.

Jak si stroj na hnětání gumy poradí s formulacemi vysokoplných kabelů

Jedinou největší technickou výzvou při zpracování kabelových směsí je začlenění velkých objemů pevného plniva – sazí pro polovodivé vrstvy, ATH/MDH pro zpomalení hoření, jíl pro izolaci EPR – bez vytváření špatně rozptýlených aglomerátů nebo degradace polymerní matrice. The rubber kneader addresses this through three sequential mechanisms:

1. Distribuční míchání: The counter-rotating rotors divide and recombine the batch material repeatedly, spreading filler particles throughout the polymer volume. K tomu dochází především v prvních 2 až 4 minutách mísícího cyklu, kdy je plnivo stále aglomerované.
2. Disperzní míchání: Jak se rychlost rotoru zvyšuje nebo tlak pístu klesá materiálem do mezery rotoru, smyková napětí převyšující kohezní pevnost aglomerátů plniva je rozbijí. Toto je kritická fáze pro dosažení disperze dielektrické kvality v izolačních směsích.
3. Smáčení a povrchová chemie: Pokračující míchání přivádí polymerní řetězce na čerstvě exponované povrchy plniva, stabilizuje disperzi a zabraňuje opětovné aglomeraci během následného zpracování. Spojovací činidla přidaná během míchání chemicky spojují plnivo s polymerem a trvale zlepšují mechanické a elektrické vlastnosti směsi.

Pro typickou směs LSZH obsahující 200 phr MDH v matrici EBA musí hnětač pryže dodat specifickou energii míchání 0,10 až 0,18 kWh/kg, aby se dosáhlo cílové disperze. Moderní řídicí systémy hnětače sledují přísun energie v reálném čase a používají jej jako primární kritérium koncového bodu – mnohem spolehlivější než samotný čas.

Temperature Control in Rubber Kneader Operations for Cable Compounds

Teplota je parametr, který nejčastěji způsobuje selhání kabelové směsi. Příliš nízká a plniva se nerozptýlí; příliš vysoká a přepalování, degradace polymeru nebo dehydratace plniva zničí šarži. Systém řízení teploty pryžového hnětače musí zvládat jak teplo vznikající při mechanické práci, tak teplo, které je nutné odvádět, aby byly citlivé přísady chráněny.

Moderní stroje na hnětání pryže dosahují těchto těsných teplotních oken pomocí vícezónové regulace teploty: stěny směšovací komory, hřídele rotoru a píst jsou nezávisle řízeny teplotou pomocí cirkulující vody nebo oleje. Infračervené nebo kontaktní termočlánky umístěné na více místech v komoře poskytují PLC data v reálném čase pro automatické nastavení průtoku chlazení nebo rychlosti rotoru.

Rotor Geometry Selection for Cable Compound Mixing

Rotor je srdcem každého stroje na hnětání pryže a volba geometrie rotoru hluboce ovlivňuje kvalitu směsi v kabelových aplikacích. Používají se tři primární rodiny rotorů:

Tangenciální rotory (nezabírající)

Tangenciální rotory se otáčejí v opačných směrech, aniž by křídla rotoru procházela navzájem svými zametacími objemy. Tato konfigurace poskytuje větší volný objem – faktory plnění až 0,80 – a zvládá velmi tuhé směsi s vysokým obsahem plniva bez nadměrných špiček točivého momentu. For LSZH compounds with 200 phr mineral filler, tangential rotors are generally preferred. Klasické 2-křídlé a 4-křídlé tangenciální konstrukce zůstávají standardem v kabelárnách po celém světě, přičemž 4-křídlová geometrie nabízí rychlejší zabudování práškových plniv.

Do sebe zapadající rotory

Intermeshing rotors pass through each other's zone, creating a much tighter rotor gap and generating higher shear stresses. Díky tomu jsou vynikající pro úkoly disperzního míchání – například rozkládají aglomeráty sazí v polovodivých kabelových směsích, kde je dosažení hladkého povrchu bez dutin na extrudované vrstvě zásadní pro výkon vysokonapěťových kabelů. Intermeshing rotors also tend to run cooler because they exchange material between rotors more efficiently, improving heat transfer. However, they are less suitable for ultra-high-filler LSZH formulations due to torque limitations.

PES (Polyethylene Silicone) and Specialist Rotor Profiles

Pro zpracování silikonových kabelových směsí zabraňují specializované nízkostřižné profily rotoru s většími vůlemi destruktivní mechanické degradaci silikonové gumy. Někteří výrobci nabízejí modulární systémy rotorů, které umožňují překonfigurování jednoho hnětače pryže mezi typy rotorů, jak se mění produktová směs – významná provozní výhoda v kabelových závodech vyrábějících více skupin směsí na stejném zařízení.

Mixing Cycle Design and Process Parameters for Cable Compounds

The mixing cycle for a cable compound in a rubber kneader is not a simple "add everything and mix" operation. The sequence and timing of ingredient addition directly determines dispersion quality and scorch safety. Dobře navržený cyklus pro vysokonapěťovou izolační hmotu EPR obvykle sleduje tuto strukturu:

1. Fáze 1 – Polymerové žvýkání (0–2 min): Balíky EPR nebo EPDM se naloží a beran se spustí. Rotors run at 30–40 rpm to soften and break down the polymer, reducing initial viscosity and preparing the matrix to accept fillers. Teplota vsázky obvykle dosahuje 80–100 °C.
2. Fáze 2 – Zapracování plniva (2–7 minut): Kalcinovaný jíl, oxid křemičitý a saze (pro polovodivé druhy) se přidávají postupně nebo všechny najednou v závislosti na objemu plniva. Tlak pístu se zvýší na 3–5 bar, aby se plnivo vtlačilo do změkčeného polymeru. Rychlost rotoru se může během této fáze zvýšit na 50–60 ot./min. Teplota stoupá třením na 120–140 °C.
3. Stage 3 – Oil and plasticizer addition (7–9 min): Parafinické nebo naftenické oleje a změkčovadla se vstřikují pomocí kapalných dávkovacích systémů. To snižuje viskozitu směsi a distribuuje přísady po celé matrici výplň-polymer.
4. Fáze 4 – Ochlazování (9–11 minut): Rychlost rotoru se sníží, průtok chladicí vody se maximalizuje a teplota vsázky se sníží pod 110 °C před přidáním vulkanizačních činidel.
5. Stage 5 – Curative addition and final homogenization (11–14 min): Přidávají se a přimíchávají sírové nebo peroxidové vytvrzovací systémy, urychlovače a antioxidanty. Koncový bod je určen specifickým energetickým příkonem dosahujícím cílové hodnoty, typicky 0,12–0,16 kWh/kg pro tento typ sloučeniny. Vsázka je poté vysypána do vykládacího mlýna nebo dopravníku níže.

Tento postupný přístup zabraňuje připalování, zajišťuje rovnoměrnou distribuci každé složky a vytváří směs s viskozitou Mooney (ML 1 4 při 100 °C) konzistentně v rozmezí ±3 jednotek Mooney specifikace – úroveň konzistence mezi šaržemi, které míchání v otevřeném mlýnu nemůže dosáhnout.

Parametry kontroly kvality měřené po zpracování pryžovým hnětačem

Každá šarže opouštějící hnětač pryže musí být validována, než se přesune k vytlačování. Kontrola kvality kabelové směsi zahrnuje reologické i elektrické testování.

• Viskozita Mooney (ASTM D1646): Měří chování směsi při toku. Viskozita mimo specifikaci způsobuje rozměrovou nestabilitu vytlačování. Typické okno specifikace: ±5 Mooney jednotek kolem cílové hodnoty.
• Doba vypalování (Ts2, ASTM D2084): Potvrzuje, že během míchání hnětače nedošlo k žádné předčasné vulkanizaci. U směsí EPR musí Ts2 typicky přesáhnout 8 minut při 135 °C, aby bylo umožněno bezpečné vytlačování.
• Objemový odpor (IEC 60093): U izolačních směsí musí objemový odpor při pokojové teplotě překročit 10¹³ Ω·cm. U polovodivých sloučenin musí být v rozsahu 1–500 Ω·cm. Dominantní proměnnou řídící tuto hodnotu je kvalita disperze z hnětače.
• Disperze sazí (ASTM D2663): Optická mikroskopie nebo rastrovací elektronová mikroskopie mikrotomových vzorků hodnotí disperzi na stupnici 1–5. Stupeň 4 nebo lepší (méně než 5 % nedispergovaných aglomerátů nad 10 μm) je obvykle vyžadován pro izolaci kabelů středního napětí.
• Hustota a obsah plniva: Potvrzuje, že plnivo bylo plně začleněno během míchání hnětačem. Významná odchylka hustoty od specifikace indikuje neúplné promíchání nebo chybu vložení přísad.
• Pevnost v tahu a prodloužení při přetržení (IEC 60811-1): Měřeno na vytvrzených testovacích plátech. Poddimenzované hodnoty tahu ukazují na špatnou interakci polymer-plnivo, která je důsledkem nedostatečné disperze hnětače.

Kapacita stroje na hnětání pryže a výběr měřítka pro kabelové závody

Gumové hnětací stroje pro zpracování kabelových směsí jsou k dispozici v široké škále kapacit, od laboratorních jednotek o objemu 0,5 litru až po výrobní stroje o objemu 650 litrů a více. Výběr správné velikosti stroje vyžaduje vyvážení velikosti dávky, doby cyklu, rychlosti spotřeby vytlačovací linky a strategie řízení zásob.

Kabelárna provozující dva 90mm extrudéry pro vysokonapěťový kabel EPR při kombinovaném výkonu 600 kg/hod bude vyžadovat přibližně 10 dávek za hodinu ze 75litrového hnětače produkujícího 60kg dávky za 6minutový cyklus nebo 3 dávky za hodinu z 200litrového hnětače produkujícího 130minutové dávky Větší hnětač obvykle vyhrává energetickou účinností na kilogram smíchané směsi, ale menší jednotka nabízí rychlejší změnu receptury pro závody s vysokou rozmanitostí produktů.

Automatizace a řízení procesů v moderních systémech hnětače pryže

Dnešní stroj na hnětání pryže je na hony vzdálený ručně ovládaným dávkovačům před dvěma desetiletími. Plně automatizované hnětací linky pro výrobu kabelových směsí integrují několik vrstev řízení a správy dat, které přímo zlepšují konzistenci směsi a snižují odpad.

Gravimetrické systémy dávkování přísad

Automatizované vážicí násypky a čerpadla pro dávkování kapalin dodávají pryžovému hnětači každou složku s přesností ±0,1 % cílové hmotnosti. To eliminuje největší zdroj variací mezi šaržemi při ručních míchacích operacích. U kabelových směsí, kde musí být zatížení sazemi udržováno na ±0,5 phr, aby se zachoval konzistentní objemový odpor v polovodivé vrstvě, není tato přesnost volitelná – je nezbytná.

Řízení koncového bodu míchání na základě energie

Namísto spouštění každé šarže po pevně stanovenou dobu, moderní řídicí systémy hnětače počítají kumulativní specifickou energii (kWh/kg) v reálném čase a dávku vyhodí, když je dosaženo cílové energie – bez ohledu na to, zda to v daný den trvá 10 minut nebo 14 minut. Tento přístup automaticky kompenzuje okolní teplotu, kolísání viskozity suroviny a opotřebení rotoru a zajišťuje konzistentnější rozptyl než samotné řízení založené na čase. Studie v průmyslovém prostředí ukázaly, že regulace koncového bodu energie snižuje rozptyl viskozity Mooney o 30–50 % ve srovnání s cykly míchání s pevným časem.

Správa receptur a sledovatelnost

Integrované systémy SCADA nebo MES ukládají stovky receptur směsí a zaznamenávají všechny parametry procesu – teplotní profily, otáčky rotoru, příkon energie, teplotu vypouštění, hmotnost šarže – pro každou vyrobenou šarži. Tato sledovatelnost šarže je povinná pro výrobce kabelů, kteří dodávají napájecí kabely užitkové kvality, kde zkušební laboratoře vyžadují kompletní dokumentaci procesu spolu s hotovými protokoly o zkouškách kabelů.

Integrace odsávání prachu a výparů

Saze, MDH, ATH a křemičitý prach představují vážné riziko pro zdraví a výbuch. Instalace pryžových hnětačů pro zpracování kabelových směsí integrují vakuové odsávání, sběr prachu na úrovni násypky a ventilační systémy komory, aby se kvalita vzduchu na pracovišti udržela v přípustných limitech expozice. Toto je oblast, kde uzavřená povaha hnětače již poskytuje výhodu oproti míchání v otevřeném mlýnu z hlediska zadržování prachu.

Běžné problémy se zpracováním při míchání kabelových hnětačů a jak je řešit

I při dobře udržovaném zařízení a automatizovaném ovládání naráží zpracování pryžových hnětače směsí kabelů na opakující se problémy. Pochopení základních příčin umožňuje procesním inženýrům je systematicky řešit.

Spal během míchání

Předčasná vulkanizace uvnitř hnětače je nejnákladnější vadou míchání – celá dávka směsi musí být sešrotována a komora vyčištěna, čímž se ztrácí materiál i výrobní čas. Spalování je nejčastěji způsobeno opožděným přidáváním vytvrzovacího prostředku (vulkanizační prostředky se přidávají, když je směs příliš horká), selháním chladicího systému nebo nadměrnou rychlostí rotoru během fáze zapravování. Prevence: prosazujte přísnou kontrolu teploty (teplota předsměsi nižší než 100 °C před přidáním léčiva), ověřte teplotu chladicí vody a průtok na začátku směny a čtvrtletně kontrolujte kalibraci snímače teploty hnětače pryže.

Špatná disperze sazí v polovodivých sloučeninách

Vrstvy polovodivých kabelů musí mít hladké, dobře rozptýlené saze, aby se zabránilo koncentraci elektrického napětí na stínění vodiče nebo rozhraní izolačního stínění, které způsobuje předčasné selhání kabelu pod vysokým napětím. Špatná disperze v hnětači je důsledkem nedostatečného přísunu energie, nesprávného faktoru plnění nebo použití sazí s nadměrně vysokou strukturou (vysoká absorpce DBP). Řešení zahrnují zvýšení specifického energetického vstupu, ověření faktoru plnění v rozmezí 0,65–0,75 a vyhodnocení třídy sazí s nižší strukturou, pokud disperze zůstává nedostatečná.

Nekonzistentní viskozita šarže

Kolísání viskozity Mooney mezi jednotlivými šaržemi nad ±5 jednotek způsobuje nestabilitu vytlačování – rozměrové změny v izolaci kabelu, povrchové defekty žraločí kůže nebo kolísání tlaku lisovnice. Hlavní příčiny zahrnují změny viskozity suroviny (čísla přírodního kaučuku a EPDM Mooney se mezi šaržemi balíků liší), neúplná absorpce oleje nebo opotřebení rotoru zvyšující účinnou vůli v průběhu času. Řešení zpřísněním limitů vstupní kontroly surovin, ověřením kalibrace dávkovacího čerpadla oleje a naplánováním měření opotřebení rotoru pryžového hnětače každých 3 000 provozních hodin.

Aglomeráty plniv přežívající míchání ve směsích LSZH

S minerálním plnivem 200 phr mohou částice ATH nebo MDH tvořit soudržné aglomeráty, které odolávají disperzi, zejména pokud plnivo absorbovalo vlhkost. Předsušení ATH nebo MDH při 80 °C po dobu 4–8 hodin před plněním hnětače snižuje tvorbu aglomerátů a může zlepšit objemový odpor hotové směsi LSZH o jeden řád. Alternativně zvýšení tlaku pístu během zapravování plniva – ze 3 barů na 5–6 barů – zvyšuje tlakové smykové napětí na aglomeráty a urychluje disperzi.

Energetická účinnost a ohleduplnost k životnímu prostředí při provozu hnětače pryže

Stroje na hnětání pryže jsou energeticky náročná zařízení. Hnětač o objemu 250 litrů s hlavním hnacím motorem o výkonu 500 kW může spotřebovat 0,12–0,20 kWh elektrické energie na kilogram vyrobené směsi v závislosti na viskozitě směsi a době cyklu. Pro závod na výrobu kabelových směsí, který produkuje 5 000 tun ročně, to znamená 600 000 až 1 000 000 kWh ročně – značné náklady na elektřinu a uhlíkovou stopu.

Několik strategií snižuje spotřebu energie hnětače, aniž by byla ohrožena kvalita směsi:

• Motory s proměnnými otáčkami (VSD): Nahraďte hlavní pohony s pevnými otáčkami systémy VSD, které umožňují, aby otáčky rotoru přesně sledovaly procesní křivku. Renovace VSD obvykle snižují spotřebu elektrické energie hnětače o 15–25 %.
• Optimalizovaný faktor plnění: Běh pod 0,60 faktoru plnění plýtvá energií, protože materiál prokluzuje kolem rotorů, aniž by generoval produktivní smyk. Optimalizace hmotnosti dávky na rozsah 0,70–0,75 snižuje energii na kilogram smíchané směsi o 10–15 %.
• Rekuperace tepla z chladicí vody: Chladicí voda opouštějící hnětací komoru o teplotě 40–60 °C nese významnou tepelnou energii, kterou lze rekuperovat prostřednictvím výměníků tepla do předehřátých skladovacích prostor nebo zajistit vytápění prostoru v zimních měsících.
• Odstranění zbytečného přemisťování předsměsi: Některé procesy kabelových směsí zahrnují samostatný krok opětovného mletí v otevřeném mlýnu po hnětači. Konstrukce míchacích cyklů k odstranění tohoto kroku – dosažením cílové disperze v samotném hnětači – odstraňuje jak spotřebu energie, tak náklady na pracovní sílu.

Z hlediska emisí uvolňují kabelové směsi obsahující halogenové retardéry hoření během vysokoteplotního míchání výpary. Zpracování směsí LSZH tento problém nepředstavuje a růst kabelů LSZH v infrastrukturních projektech po celém světě postupně snižuje objemy halogenovaných směsí zpracovávaných prostřednictvím zařízení na hnětání pryže po celém světě.

Požadavky na údržbu strojů na hnětání pryže ve službě kabelové směsi

Zpracování směsi kabelů je zvláště náročné na mechanické součásti hnětače pryže kvůli abrazivní povaze minerálních plniv, požadovaným vysokým plnicím tlakům a nepřetržitým provozním plánům typickým pro výrobu kabelů. Aby se předešlo neplánovaným odstávkám, je nezbytný strukturovaný program údržby.

• Měření vůle hrotu rotoru: Každých 1 000–1 500 hodin provozu nebo kdykoli začne kvalita rozptylu klesat, změřte vůli mezi hroty rotoru a stěnou komory. Typická nová vůle je 1–3 mm; vůle přesahující 6–8 mm znamená opotřebení rotoru vyžadující přestavbu nebo výměnu. Opotřebované rotory snižují intenzitu smyku a předvídatelně snižují kvalitu disperze.
• Kontrola těsnění berana: Těsnění berana zabraňují úniku směsi z směšovací komory pod tlakem berana. Selhání těsnění způsobuje kontaminaci hydraulického systému a potenciální bezpečnostní rizika. Zkontrolujte těsnění každých 500 hodin; vyměnit podle časového plánu každých 2 000–3 000 hodin bez ohledu na zdánlivý stav.
• Čištění chladicího okruhu: Minerální kámen a biologické znečištění v okruzích chladicí vody snižují účinnost přenosu tepla, což způsobuje posun teplot vsázky nahoru. Proplachujte a odvápněte chladicí okruhy každých 6 měsíců a průběžně upravujte chladicí vodu biocidem a inhibitorem vodního kamene.
• Těsnění vypouštěcích dveří a zamykací mechanismus: Skládací dvířka na dně míchací komory musí během míchání zcela těsnit, aby se udržoval tlak pístu a zabránilo se úniku směsi. Kontrolujte pojistné kolíky a těsnění každých 200 hodin v servisu LSZH s vysokým obsahem náplně.
• Analýza převodového oleje: Každých 1000 hodin zasílejte vzorky mazacího oleje převodovky k laboratorní analýze. Zvýšené počty železných nebo měděných částic indikují opotřebení ložisek nebo ozubených kol a umožňují zásah před katastrofální poruchou převodovky – která může vyřadit velký hnětač z provozu na 4–8 týdnů, než se obstarají díly.

Závody na výrobu kabelových směsí obvykle počítají s 3–5 % pořizovací ceny hnětače pryže ročně na plánovanou údržbu , přičemž většinu těchto nákladů lze připsat renovaci rotoru (tvrdé opotřebitelné povrchy s karbidem wolframu nebo podobným povlakům) a výměně těsnění.

Porovnání hnětače pryže s alternativními technologiemi míchání kabelových směsí

Výrobci kabelových směsí příležitostně hodnotí alternativy ke stroji na hnětání pryže. Pochopení toho, kde alternativy uspějí a kde zaostávají, objasňuje, proč v této aplikaci zůstává hnětač dominantní.

Praktický závěr z tohoto srovnání: při výrobě kabelových směsí je hnětač pryže kombinován s následným otevřeným válcovým plechem pro 80–90 % výrobních scénářů. Hnětač poskytuje vynikající rozptyl; otevřený mlýn poskytuje tvar listu vyžadovaný systémy podávání extruderů. Jedná se o doplňkové technologie, nikoli o konkurenční.

Trendy Shaping Gumový hnětač Použití při zpracování kabelových směsí

To, jak výrobci kabelů specifikují, provozují a optimalizují zařízení na hnětání pryže dnes a v blízké budoucnosti, ovlivňuje několik trendů na průmyslové úrovni.

Růst poptávky po kabelech LSZH

Stavební a stavební předpisy v Evropě, na Středním východě a v Asii a Tichomoří postupně nařizují kabely LSZH ve veřejné infrastruktuře. Globální trh kabelů LSZH se v některých regionech rozšiřuje o 7–10 % ročně. Pro výrobce hnětače pryže to znamená rostoucí poptávku po strojích s vysokým točivým momentem schopným zpracovávat 200 phr minerálních plnivových směsí – technicky náročná aplikace, která upřednostňuje prémiová, účelově zkonstruovaná zařízení před levnými alternativami.

Směsi kabelů pro elektrická vozidla

Nabíjecí kabely pro elektromobily a vysokonapěťové kabely pro automobilové svazky vyžadují směsi kombinující vysokou flexibilitu (pro opakované ohýbání), tepelnou odolnost (125 °C nebo vyšší) a chemickou odolnost vůči automobilovým kapalinám. Tomuto trhu slouží silikonový kaučuk a zesíťované polyolefinové směsi zpracované na hnětači kaučuku. Vzhledem k tomu, že výroba elektromobilů se celosvětově rozrůstá, poptávka po těchto specializovaných kabelech rychle roste, což přináší do provozu další kapacitu hnětače.

Digital Process Optimization a AI-Assisted Mixing

Některá perspektivní zařízení kabelových směsí implementují modely strojového učení, které předpovídají viskozitu Mooney šarže v reálném čase z dat točivého momentu a teploty hnětače, což umožňuje řídicímu systému upravit rychlost rotoru nebo prodloužit cyklus míchání před vysypáním – namísto zjištění viskozity mimo specifikaci během testování po šarži. První uživatelé těchto systémů hlásí zlepšení výtěžnosti při prvním průchodu o 2–4 procentní body a snížení zmetkovitosti směsi o 30–40 %.

Tlak udržitelnosti na složení směsi

Rostoucí tlak na eliminaci omezených látek – určitých změkčovadel, stabilizátorů na bázi olova v PVC, halogenovaných zpomalovačů hoření – pohání přeformulování kabelových směsí. Nové formulace se v hnětači kaučuku často chovají jinak než sloučeniny, které nahrazují: vyšší viskozita taveniny, různé interakce plniva a polymeru, delší cykly míchání. Vývojáři kabelových směsí musí znovu ověřit cykly míchání hnětače vždy, když se složení změní, což zvyšuje pracovní zátěž procesního inženýrství, ale také vytváří příležitosti k optimalizaci spotřeby energie a doby dávkového cyklu současně.
