Jak jsem opravil náš rozbitý hnětací stroj (a co jsem se naučil)

Krátká odpověď: Zlomený Hnětač Je opravitelný – pokud víte, kde hledat

Když se nám v polovině dávky porouchal hnětací stroj, první reakcí byla panika. Měli jsme materiál v komoře, termín výroby a absolutně jsme nevěděli, jestli se díváme na 20minutovou opravu nebo na dva týdny čekání na díly. Ukázalo se, že ani jedno ani druhé. Většina poruch hnětače spadá do tří kategorií: mechanické opotřebení, elektrické poruchy a problémy související s operátorem — a většinu lze vyřešit na místě, aniž by bylo nutné zasílat celou jednotku zpět výrobci.

Tento článek přesně popisuje, co se stalo s naším strojem, jak jsme jej diagnostikovali, co oprava zahrnovala a co jsme následně změnili, abychom zabránili opakování. Pokud váš hnětač právě nefunguje, začněte s diagnostickou částí. Pokud toto čtete, než nastanou potíže, tabulka údržby na konci stojí za váš čas.

Co se stalo: Jak se nám porouchal hnětací stroj

Začalo to hlukem. Asi po čtyřiceti minutách standardního mixovacího cyklu začal hnětač produkovat rytmický mlecí zvuk – ne katastrofální třesk, jen nízký, vytrvalý tón kovu na kov, který tam den předtím nebyl. Zastavili jsme dávku, vyčistili materiál, jak jsme mohli, a vypnuli jsme napájení.

Při vizuální kontrole nic nevypadalo zjevně špatně. Listy rotoru byly neporušené. Stěny komory neměly žádné viditelné praskliny. Hnací řemen byl normálně napnutý. Ale když jsme se pokusili restartovat, motor běžel, ale rotory se neotáčely. Převodovka se zadřela.

Toto je ve skutečnosti jeden z nejběžnějších způsobů selhání u vnitřních hnětačů používaných pro kaučukové a polymerní směsi. Převodovka v hnětači je umístěna mezi motorem a hřídelemi rotoru a snižuje otáčky a násobí točivý moment. Když selže mazání – buď proto, že hladina oleje klesla, olej se degradoval nebo těsnění proniklo kontaminanty – ozubená kola se začnou pohybovat kov na kov. Pokud to chytíte brzy, uslyšíte skřípění. Pokud to nestihnete, dostanete zabavenou jednotku.

V našem případě opotřebované těsnění hřídele umožnilo během několika měsíců migrovat jemný pryžový prach do převodovky. Olej se kontaminoval a ztratil svou viskozitu. Nezachytili jsme to, protože naše kontroly údržby se nezaměřovaly na stav oleje – pouze na hladinu oleje. Na tomto rozdílu záleží a je to něco, co jsme změnili hned po opravě.

Diagnostika poruchy hnětače: Kde začít

Pokud váš hnětací stroj přestal fungovat nebo se chová abnormálně, odolejte pokušení jej opakovaně restartovat. Tak se z drobných problémů stávají velké. Místo toho propracujte strukturovanou diagnostiku, než se dotknete čehokoli jiného.

Krok 1 — Charakterizujte symptom

Povaha selhání vám hodně napoví o příčině. Jako výchozí rámec použijte následující:

• Motor běží, rotory se nepohybují: Pravděpodobně porucha převodovky, spojky nebo klíče/drážky
• Motor nestartuje: Zkontrolujte elektrické napájení, nadproudové relé, tepelnou pojistku nebo chybové kódy VFD
• Rotory se otáčejí, ale míchání je špatné: Opotřebené lopatky rotoru, nesprávná vůle nebo problém s regulací teploty
• Neobvyklý hluk během provozu: Opotřebení ložisek, cizí předmět v komoře nebo selhání mazání
• Přehřívání: Zablokované chladicí kanály, vadný snímač teploty nebo nadměrné tření v hnacím ústrojí
• Materiál unikající z těsnění: Opotřebovaná těsnění špičky nebo těsnění konce rotoru, obvykle vyžadující plánovanou výměnu

Krok 2 — Nejprve zkontrolujte elektrickou stranu

Elektrické závady se často opravují snadněji a levněji než mechanické, proto je nejprve vylučte. Zkontrolujte vstupní napětí ve všech třech fázích – hnětač běžící na dvou fázích přehřeje motor a pod zatížením se zastaví. Zkontrolujte nastavení nadproudového relé a porovnejte jej s proudem na štítku motoru. Hledejte chybové kódy na měniči frekvence, pokud jej stroj používá. V mnoha případech to, co vypadá jako mechanická porucha, je ve skutečnosti vypnuté ochranné zařízení, které se resetuje stisknutím tlačítka.

Krok 3 — Zkontrolujte hnací ústrojí

S izolovaným a zablokovaným napájením se ručně pokuste otočit hřídele rotoru. U většiny hnětačů můžete použít otočnou tyč nebo objímku na konci hřídele rotoru. Pokud se hřídele nepohnou, problém je v převodovce nebo jsou zadřeny samotné rotory – pravděpodobně kvůli ztvrdlému materiálu uvnitř komory. Pokud se hřídele otáčejí volně, ale motor je nepohání, je problém ve spojení mezi motorem a převodovkou.

Krok 4 — Zkontrolujte mazání

Vytáhněte vzorek převodového oleje. Mělo by být relativně čiré nebo jantarově zbarvené v závislosti na typu maziva. Pokud je olej černý, mléčný nebo má viditelné částice, jde o kontaminaci — nejen na nízké úrovni. Mléčný olej znamená pronikání vody. Černý olej s kovovými částicemi znamená opotřebení převodovky. Tmavý, viskózní olej s částicemi pryže znamená selhání těsnění, což jsme zjistili.

Oprava: Co jsme vlastně udělali pro opravu hnětače

Jakmile jsme potvrdili, že problémem je převodovka, proces opravy se rozdělil do pěti fází. Celá práce trvala asi tři dny, včetně nákupu dílů, což je u převodovek rychlejší konec – hlavně proto, že jsme měli rozumný vztah s místním průmyslovým dodavatelem, který měl hřídelovou ucpávku na skladě.

Fáze 1 – Vyčistěte komoru

Před jakoukoliv mechanickou prací bylo nutné vyčistit směšovací komoru. Měli jsme štěstí – materiál nebyl úplně vytvrzený a stále ho bylo možné odstranit ručně pomocí tepla aplikovaného na stěny komory. V případech, kdy materiál zcela ztvrdl, může odstranění trvat déle než skutečná oprava. To je jeden z důvodů, proč se vyplatí jednat rychle, když poprvé zaznamenáte příznaky.

Fáze 2 — Vypusťte a propláchněte převodovku

Znečištěný olej jsme úplně vypustili, poté jsme převodovku propláchli lehkou proplachovací kapalinou, abychom odstranili zbytkový kal a částice. Tento krok se často přeskakuje, když lidé spěchají, aby se dostali zpět do provozu, a jeho vynechání znamená, že dáváte čerstvý olej do kontaminovaného prostředí. Kal znehodnotí nový olej během týdnů.

Fáze 3 — Vyměňte vadné těsnění hřídele

Hlavní příčinou bylo opotřebené těsnění hřídele rotoru. Tato těsnění jsou umístěna mezi hnětací komorou a skříní převodovky a brání procesnímu materiálu v migraci do mazacího systému. Na našem stroji je těsnění radiálním těsněním břitového typu s povrchem z PTFE. Originál byl v provozu pro asi 4200 hodin — výrobce doporučuje kontrolu po 3 000 hodinách a výměnu po 5 000 nebo při jakýchkoli známkách opotřebení, podle toho, co nastane dříve. Byli jsme v intervalu na papíře, ale provozní podmínky – abrazivní směs, zvýšená teplota – zrychlily opotřebení.

Výměna těsnění na vnitřním hnětači není triviální. Hřídel rotoru musí být částečně vytažen pro přístup k pouzdru těsnění, což znamená odpojení spojky a správné podepření hřídele. Použili jsme vlastní zvedací body pro údržbu stroje a držák hřídele zapůjčený ze sousedního závodu. Pokud se o to pokusíte bez správné podpěry hřídele, riskujete poškození pouzdra ložiska.

Fáze 4 – Kontrola a opětovné složení

S hřídelí částečně vysunutou jsme využili příležitosti ke kontrole ložiska rotoru. Na vnitřní rase se objevily první známky střetu – zatím ne kritické, ale zaznamenané. Zaznamenali jsme to do protokolu údržby a označili jsme jej pro výměnu při příští plánované odstávce. Ozubená kola samotná, navzdory kontaminaci olejem, nevykazovala žádné známky nad rámec běžného opotřebení. Bylo to částečně proto, že jsme problém zachytili dříve, než stroj běžel dostatečně dlouho na to, aby způsobil poškození ozubeného kola.

Fáze 5 — Doplňte, zaběhněte a ověřte

Převodovku jsme doplnili výrobcem specifikovaným převodovým olejem — v našem případě ISO VG 220 — po značku správné hladiny. Poté jsme nechali hnětač 30 minut bez zátěže, přičemž jsme sledovali teplotu převodovky a poslouchali abnormální zvuky. Teplota se ustálila na 52°C, což je v normálním provozním rozsahu. Poté jsme provedli zkušební dávku při 60 % normální hmotnosti náplně, než jsme se vrátili k plné výrobě.

Běžné body selhání hnětače a co je způsobuje

Náš problém s kontaminací převodovky není ojedinělý. Po rozhovoru s techniky údržby v několika dalších provozech výroby směsí se objevil jasný vzorec běžných poruchových režimů. Níže uvedená tabulka shrnuje nejčastěji hlášené problémy s vnitřními hnětači, jejich typické příčiny a co oprava obvykle zahrnuje.

Co v této tabulce vyniká, je to každému uvedenému poruchovému stavu lze buď zcela nebo částečně předejít . Žádný z nich není náhodným aktem mechanického osudu. Všechny mají prekurzory – znaky, které se objeví před zastavením stroje – a většinu z nich lze zachytit pomocí programu údržby, který přesahuje jednoduchou vizuální kontrolu.

Pochopení vnitřního hnětače: Proč se rozpadá tak, jak se dělá

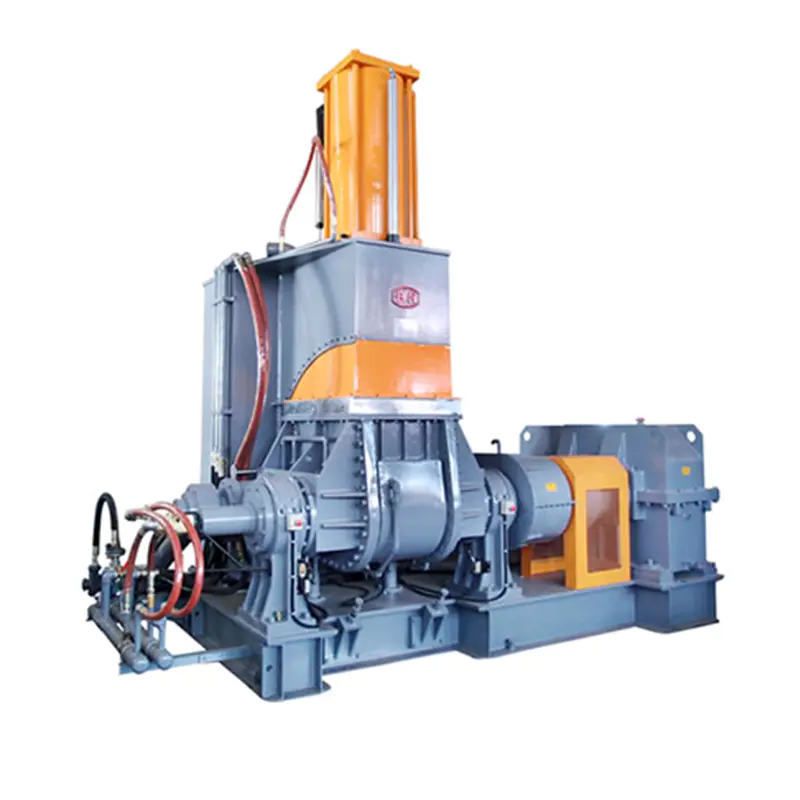

Pro správnou údržbu hnětače je dobré porozumět tomu, co stroj vlastně dělá a proč to zatěžuje konkrétní součásti. Vnitřní hnětač – někdy nazývaný mixér typu Banbury nebo jednoduše hnětací stroj – funguje tak, že otáčí dva vzájemně do sebe zapadající rotory uvnitř uzavřené míchací komory. Materiál je nakládán přes horní beran, stlačován, stříhán mezi lopatkami rotoru a stěnami komory a postupně homogenizován.

Zapojené síly jsou značné. Výrobní hnětač mísící kaučukovou směs plněnou sazemi může pracovat při točivý moment přesahující 50 000 Nm na hřídelích rotoru. Toto zatížení prochází přímo převodovkou. Převodovka na hnětači není lehká jednotka – je to těžká průmyslová spirálová nebo čelní ozubená kola s velkými, povrchově tvrzenými ozubenými koly – ale stále má své limity a tyto limity jsou definovány kvalitou mazání, stavem ložisek a integritou těsnění.

Tepelné prostředí přidává další vrstvu napětí. Hnětače obvykle pracují při teplotách komory mezi 60 °C a 180 °C v závislosti na směsi. Některé procesy jdou výš. Teplo se dostává do konstrukce stroje, ovlivňuje materiály těsnění a urychluje degradaci maziva. Převodový olej, který je dimenzován na 5 000 hodin při 60 °C, se může degradovat za 2 500 hodin, pokud jsou okolní teploty kolem převodovky trvale 90 °C.

Těsnicí systém je mostem mezi vysokoteplotním, kontaminovaným procesním prostředím a čistým, mazaným hnacím systémem. Když to funguje, nikdy na to nemyslíte. Když selže, převodovka je následuje krátce poté.

Co jsme změnili po zhroucení

Znovu spustit hnětač byl první krok. Zajistit, aby se to znovu nezhroutilo stejným způsobem, byl krok dva. V našem přístupu k údržbě jsme provedli čtyři konkrétní změny, z nichž žádná nevyžadovala významné investice.

Monitorování stavu oleje místo monitorování hladiny

K pravidelné týdenní údržbě jsme přidali jednoduchou kontrolu stavu oleje. To zahrnuje odebrání malého vzorku z vypouštěcího bodu převodovky a provedení vizuální kontroly – barva, čirost, přítomnost částic nebo pěny. Trvá to asi pět minut. Každých šest měsíců také posíláme vzorek pro laboratorní analýzu. Laboratorní test stojí zhruba 80 EUR za vzorek a říká nám viskozitu, úroveň kontaminace a oxidační stav. To je levné pojištění proti přestavbě převodovky za 15 000 EUR.

Zkrácený interval výměny těsnění pro naše podmínky

Dodržovali jsme standardní interval výrobce 5 000 hodin pro výměnu těsnění hřídele. Po poruše jsme mluvili se servisním týmem OEM a zjistili jsme, že u směsí s vysokým obsahem plniva – což popisuje většinu toho, co provozujeme – doporučují snížit tuto dobu na 3 000 hodin. Podle toho jsme aktualizovali plán údržby. Samotné plomby stojí kolem 120 € za kus. Jejich proaktivní výměna je zlomkem nákladů na selhání převodovky způsobené znečištěním.

Trendy teploty na převodovce

Ke každodenním obchůzkám operátora jsme přidali levnou kontrolu infračerveného teploměru. Každé ráno se zaznamenává povrchová teplota převodovky. Naše základní hodnota v běžném provozu je 48–55 °C. Pokud teplota překročí 65 °C bez zjevného vysvětlení (jako je neobvykle horký okolní den), spustí se vyšetřování dříve, než dojde k selhání. Tento druh jednoduchého trendu zachycuje problémy s mazáním brzy – degradující mazivo ztrácí tepelnou účinnost a převodovka se zahřívá.

Sklad náhradních dílů pro hnětač

Jedna z věcí, která prodloužila naši prostoje, bylo čekání na příchod těsnění hřídele. Nyní máme na polici jednu sadu těsnění špičky rotoru, jedno těsnění hřídele na rotor a jeden spojovací prvek motoru. Celková hodnota dílů je pod 500 €. Díly zabírají malý prostor na polici. Ale mít je k dispozici znamená, že kdyby se stejné selhání stalo zítra, byli bychom zpátky za jeden den místo za tři.

Plán preventivní údržby pro hnětací stroj

Na základě našich zkušeností a rozhovorů s ostatními operátory představuje následující plán praktický základ pro údržbu vnitřního hnětače v nepřetržitém výrobním provozu. Upravte intervaly podle typu směsi, provozních hodin za den a podmínek prostředí.

Kdy zavolat specialistu místo toho, abyste to opravovali sami

Ne každá oprava hnětače je v rámci vlastní údržby. Vědět, kde tato čára je, vás může zachránit před zhoršením problému.

Vlastní práce jsou obecně vhodné pro: výměny těsnění, kde je postup zdokumentován, výměny oleje a monitorování stavu, výměnu spojovacího prvku, diagnostiku elektrických poruch a základní kontrolu rotoru s otevřenou komorou.

Zapojení specialisty se doporučuje pro: demontáž převodovky a kontrolu ozubených kol nad rámec odběru vzorků oleje, demontáž rotoru a výměnu ložisek, kontrolu opotřebení nebo praskliny stěn komory, měření seřízení a opravu po výměně hlavních součástí a v jakékoli situaci, kdy je po důkladné diagnostice na místě nejasný způsob poruchy.

Někteří výrobci hnětače nabízejí servisní smlouvy, které zahrnují pravidelné odborné kontroly. Ty se mohou vyplatit u strojů pracujících na tři směny v nepřetržité výrobě, kde jsou neplánované prostoje velmi drahé. U strojů, které běží na jednu směnu s plánovanou týdenní údržbou, obvykle stačí silný interní program.

Jedna věc, která stojí za zmínku: pokud váš stroj není v záruce a musíte si vybrat mezi velkou opravou a výměnou, proveďte řádné posouzení, než se rozhodnete. Dobře udržovaný hnětač vydrží spolehlivě fungovat 20–30 let. Oprava stroje, který byl zanedbáván a nahromadil se u něj problémy v převodovce, ložiskách a rotorovém systému současně, může stát více, než stojí – ale toto posouzení musí provést někdo, kdo se na stroj skutečně podíval, nikoli odhadl na dálku.

Lekce z našeho rozdělení hnětače — shrnuto

Procházet procesem poruchy a opravy nebylo příjemné, ale přineslo jasno v tom, co děláme špatně a co je potřeba změnit. Pokud existuje krátká verze všeho výše, je to toto:

• Kontrola hladiny oleje není totéž jako kontrola stavu oleje – záleží více na stavu oleje
• Intervaly výměny těsnění od výrobce jsou pro standardní podmínky; agresivní směsi nebo vysoké teploty zaručují kratší intervaly
• Trendy teplot zachycují rozvíjející se problémy dříve, než se stanou selháním
• Udržování malých zásob kritických náhradních dílů dramaticky snižuje prostoje, když se něco pokazí
• Reagovat na včasné varovné signály – hluk, nárůst teploty, vizuální úniky – je vždy levnější než čekat na úplnou poruchu

Hnětač nyní běží sedm měsíců od opravy bez dalších problémů. Změny údržby, které jsme provedli, nejsou složité ani drahé. Jsou prostě důkladnější než to, co jsme dělali předtím – a při zpětném pohledu byla propast mezi „důkladným“ a „adekvátním“ místem, kde problém po celou dobu žil.
